J'utilise L'unité est disponible pour l'enseignement médical, la recherche, les unités médicales pour la photographie de film à rayons X gastro-intestinale, le compartiment de la télécommande, la fluoroscopie et une radiographie traumatique, etc. de l'examen de routine à rayons X:
1. Fluoroscopie: peut être utilisé pour la fluoroscopie gastro-intestinale, l'imagerie gastro-intestinale, la cholangiographie, l'imagerie des voies urinaires et l'imagerie en veine profonde et d'autres imagines; Peut être utilisé pour la fluoroscopie de l'œsophage, du sein, du gastro-intestinal, de l'abdomen et des membres et des membres de la photographie de films; Peut faire le fonctionnement de la réduction de la fracture et de prendre du corps étranger de VIVO. Gastrygographie, oesophagie, myélographie, arthrographie, cholangiographie, bronchographie, vénographie, angiographie, urographie et hystérosalpingographie, etc.
2. Radiographie: radiographie thoracique, radiographie de la tête et du corps entier, radiologie pédiatrique et application de traitement de la radiologie d'intervention.
II Spécifications principales
Article | Teneur | Paramètre technique |
| Source de courant | Tension | 380V ± 38V |
| La fréquence | 50hz ± 1Hz |
| Capacité | ≥65kva |
| résistance interne | ≤0.17Ω |

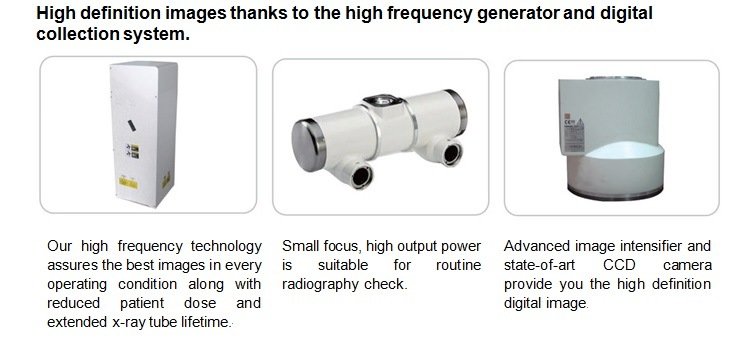

Système haute tension numérique à rayons X (générateur haute fréquence d'importation)
| | Sortie de puissance | 50kw |
| | Fréquence de l'onduleur | 100 kHz |
| la photographie | Tension de tube | Régulation étatique 40kv-150kv |
| Courant de tube | Régulation étape 10MA-630ma |
| Temps d'exposition | Régulation étatique 1.0S-6300MS |
| Interface de contrôle | LCD tactile intelligent |
| fluoroscopie | Tension de tube | étape 40kV-125kv: 2kV régulation continue |
| Courant de tube | régulation continue 0.5mA-6mA
Max 10mA (impulsion) |
| Luminosité automatique pour fluoroscopie IBS | le suivi automatique de la luminosité, plusieurs paramètres préalablement |
Numérique contrôlée tube à rayons X
(Toshiba, japonais) | Modèle | E7252 |
| Focus Tube double | Max: 1.2mm / min: 0,6 mm |
| La puissance d'entrée | Grand foyer: petit foyer 75kW: 27kW |
| capacité thermique | 210KJ |
| la vitesse de rotation de l'anode | 2700RPM |

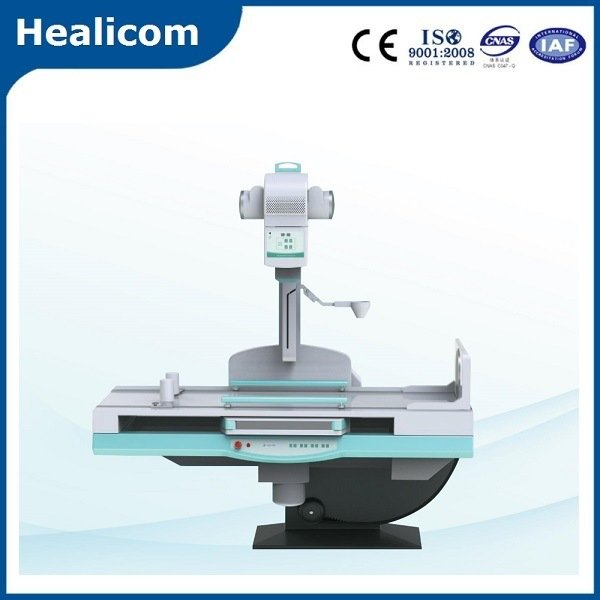

Table de diagnostic à distance de tube numérique de contrôle micro-ordinateur
| Matériau de la table | Haute résistance, faible fibre de carbone absorbante |
| Rotation de la table | 90 ° ~ 0 ° ~ -25 °, vitesse> 4 ° / sec |
| Table | 2100 * 700 * 12mm, avec collimateur intégré, poids patient> 200 kg |
| Voie transversale de table | ± 110mm |
| Voyage longitudinal du titulaire de la photographie et dispositif de points de vue de la photographie | ≥720mm |
| Jauge de film à rayons X | 1100 mm- 1500 mm |
| Plaque de pied rotative | ± 360 ° rotation |
| Taille de la photographie de film complet | 8 \"* 10\" -14 \"* 17\" |
| Méthode de division pour un film spot | Film complet, demi divisant, trois parties divisant, quatre parties divisant |
| Méthode de contrôle pour la table de diagnostic | Télécommande, contrôle de la table, conversion de fréquence Démarrage et arrêt |
| Limiteur de faisceau | Multi-feuille électrique électrique |
| Interaction vocale | Système de microphone à double sens |
| Dispositif de boucle fixe pour table | Densité de grille: 103L / pouce, rapport grille: 10: 1, Distance de mise au point: 120cm, type fixe: 15 \"× 18\" |
| Système de télévision photo numérique | Intensificateur d'image | Intensificateur d'image Toshiba (9 \") |
CCD haute résolution
(Caméras digitales) | Capteur de balayage ultra-basse, 1 méga-pixel, Capteur de balayage: 2/3 \ \", filtre IRIS et ND. Système optique intégré 14 bits |
| Surveiller | 2 PCS, moniteurs, 14 \"Moniteur haute définition médicale, Ratio de résolution centrale horizontale: 1000 lignes, frange: 800 lignes, bande passante vidéo: 12.5MHz, 50 bits, numéro d'image / seconde: 25 images
(Facultatif: 19 \"Moniteur LCD haute définition médicale) |
Système de traitement d'image numérique

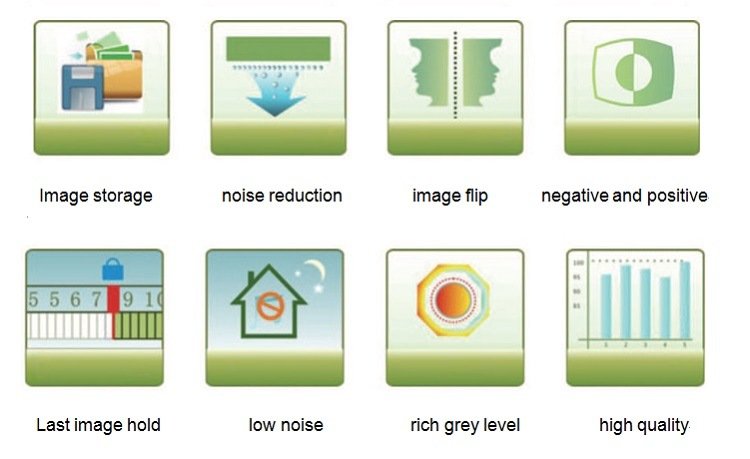

(CCU Sentinel) | Ligne haute définition par mode de sortie de ligne, réduction du bruit de niveau 8, Store 8 Image; Lih (gelez la dernière image), l'image peut être tournée verticalement et horizontalement, image positive et négative; OSD (Monitor Show) |
Iii. Caractéristiques principales 1. Basculez le principe d'optimisation pour produire, excellent confortable de système complet, satisfaire des exigences cliniques personnalisées.
2. Dernières technologies de mainframe haute fréquence, collection d'images numériques, gagnez facilement l'image de haute qualité.
3. Montrez directement une interface homme-machine, un excellent système d'exploitation, rendez-vous de manière plus pratique et facile à comprendre.
4. Contrôle de sécurité multiple, faire la qualité de la qualité de l'image et la dose de rayonnement pour atteindre l'équilibre organique.
5. Forte fonction du traitement d'image numérique, globale compatible avec l'application réseau DICOM.

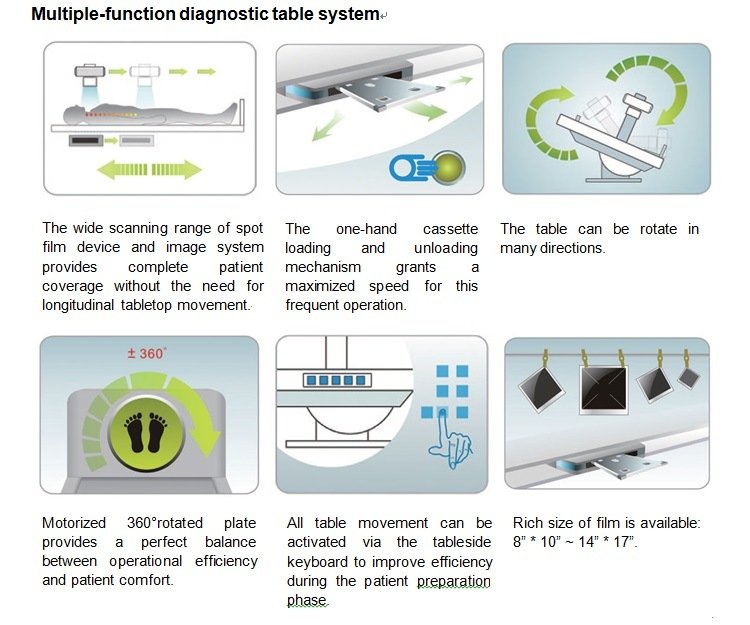

6. Table de diagnostic
une. Affichage visuel de l'interface homme-machine, le contrôle de l'écran tactile, rend la conversation de l'homme plus intuitive, pratique et facile à comprendre.
b. Technologie des contrôleurs programmables, précision de contrôle élevée, bonne stabilité, excellente performance anti-brouillage.
c. Technologie de contrôle de l'onduleur, lorsque la table se déplace, elle peut démarrer doucement, arrêt doux, sans bruit sans bruit, positionnement plus précis.
ré. FIABLE, haute précision de technologie de capteur de déplacement angulaire, faible bruit dynamique et longue durée de vie mécanique.
e. Haute résolution d'encodeurs rotatifs, grande précision de la tranche d'automobile, de sécurité et de stabilité.
F. La plage de rotation de 90 ° ~ 0 ° ~ -25 ° peut prendre un examen de routine des organes digestifs, peut également être utilisé pour une variété d'un examen spécial.
g. Conception humanisée du commutateur latéral de la table diagnostique, près de la station de positionnement rend l'opération plus pratique.
h. L'intensificateur d'image de haute qualité de Toshiba, afin d'améliorer encore la netteté d'image, le contraste, plus facilement, identifier clairement les lésions.
je. Déplacez une large gamme de périphériques de films sur place, appliquez l'opération pour que les personnes ne se déplacent pas facilement avec le fonctionnement de l'automobile pour terminer la prise de la gorge, de l'œsophage, du bas de l'abdomen d'une série d'examens.
j. Boîte de film spot ouverte par soi-même, un fonctionnement sûr et fiable.
7. Générateur
une. Avec la radiographie à rayons X et la fonction de perspective du générateur, une puissance de sortie maximale de 50 kW.
b. Tension de sortie de 150 kV.
c. Avec un design plus petit, plus léger et modulaire.
e. Dans le processus d'exposition, KV et MA peuvent être ajustés pour obtenir une sortie de rayonnement constante.
F. Panneau plat à écran LCD grand écran utilisé pour afficher les conditions conventionnelles de l'APR et les projets pratiques.
g. Configuration du système convivial.
h. L'opérateur peut modifier les éléments de la technologie APR.
je. Fournissez des téléchargements de données APR / -Ray tube.
j. Une variété de procédures de diagnostic automatisées et d'opérateurs avec des invites.
k. Avec interface de communication série RS232.
l. L'opération peut être programmée individuellement pour les techniques APR et APR et manuelles pour les options de programmation.
M. Paramètres programmables, calibration et conduite régulièrement (en connectant un ordinateur externe).
N. ABS (stabilisation automatique de la luminosité) Circuit Sélectionnez quatre types de courbe KV et MA.
Iv. Configuration principale du produit
| Console de contrôle à distance | 1 jeu | Tableau de radiographie | 1 jeu |
| Dispositif de limitation de faisceau à feuilles multi-feuilles | 1 jeu | Caméra CCD | 1 jeu |
| Assemblage tube à rayons X | 1 jeu | Câble haute tension | 1 jeu |
| Générateur de rayons X | 1 jeu | Moniteur médical haute définition | 2 ensembles |
| Intensificateur d'image | 1 jeu | Système d'image numérique | 1 jeu |
